装机学堂—第二节：机箱内的硬件安装（下）

【原创】阅读 人次
2001年04月12日16:38

好！课间休息结束了！我们继续上半节的内容。刚才我们提到了，机箱内的一些驱动器的安装情况，现在从主板开始继续之后的工作。

主板是装机时连接各个部件的关键部分，所有的设备都要直接或间接的与主板相连。所以它在安装时，一定要牢固，这样对整个电脑系统都会有好处。一般的主板都会至少有9个固定孔，分有绝缘处理的和没有做绝缘处理的两种，其中有绝缘处理的固定孔用于安装固定主板用的金属螺钉，而其余的未做绝缘处理的固定孔，用于放塑料托架。

这幅图可以清晰的看出，左边的一个固定孔用于放塑料支架，而右边的固定孔用于拧金属螺钉。

左边的一张就是将主板固定在机箱上的专用螺钉，通常大家都管它叫“铜钉”，不过现在有一种新的固定用螺钉（见右图），可以让你的安装过程变的更加轻松，不过万一你的主板有什么不测，需要去抢救，那就不好办了，嘿嘿！

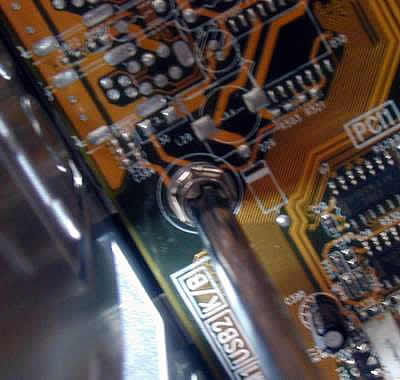

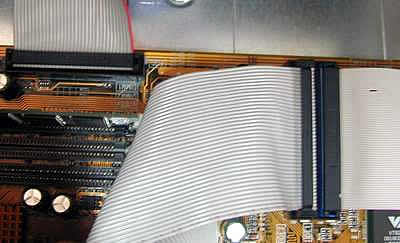

把主板的各种接口对准机箱后部预留位置后，拧好螺钉。在前两次的课上我们不是已经把CPU和内存提前安装好了吗？现在，我们就来连接其他设备。首先，我们把刚才安装的各种驱动器与主板相连。 在主板上分别有一个34Pin的FDD 接口，用于连接软盘驱动器；以及两个（如果你的主板有RAID功能，会有四个）40Pin的IDE接口，用于连接硬盘、光驱等设备。

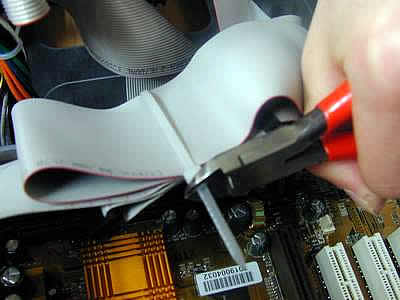

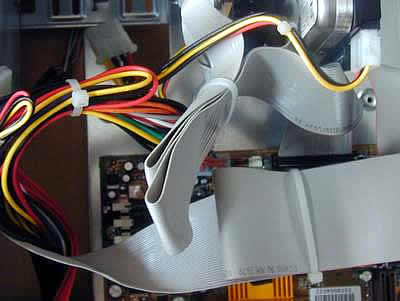

连接好数据线后，用卡子将数据线绑好，这样可以让你的机箱内部变的很整齐，也便于通风，而且可以减少数据传输时相互间的干扰。再将主板专用的电源接口连接到主板上，主板电源接头也有防插反的设计，所以你在安装时要是感觉很吃力，那肯定是错了！

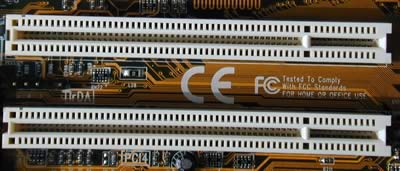

接下来我们开始板卡部分的安装。主板上的AGP、PCI、ISA、CNR、AMR等插槽的区别其实很简单，用PC99规范规定后的个插槽是：AGP插槽采用棕色原料制作，PCI是白色的，ISA是黑色的，CNR和AMR虽也采用棕色材料制成，但尺寸明显小于AGP插槽，而且这两种插槽之间也有尺寸上的区别。

理论上讲板卡间的安装不存在先后顺序的问题，但一般情况都是先安装显卡，一来是可以合理安排所有设备的安装，二来也可以合理的安排机箱内的通风。现在的主流显卡都是采用AGP插槽的设备，当然以前也有PCI、ISA的显卡，但由于AGP总线更加适合显卡的数据传输要求，所以现在得到了普遍的应用。

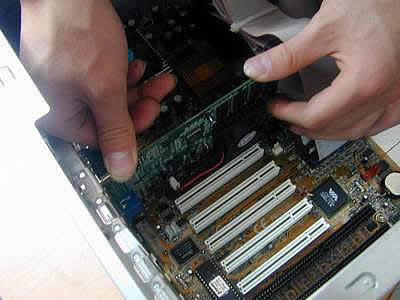

安装时一定注意，要两只手在显卡的两端一起用力下压，这样可以保证显卡的位置的正确性，防止接触不良，同时对显卡的金手指也有保护作用，避免了一切可能影响显卡寿命事情的发生。有的主板AGP插槽周围装上了一些用于规定显卡用的小部件，只需将其与显卡上的L型突起扣紧即可。

声卡的安装与显卡同理。只要分清声卡是ISA总线的，还是PCI总线的就可以了。还有一点要注意的就是一般声卡都会有一根音频线要与光驱相连，如果是板载声卡的主板，那主板上也会有音频线接口。

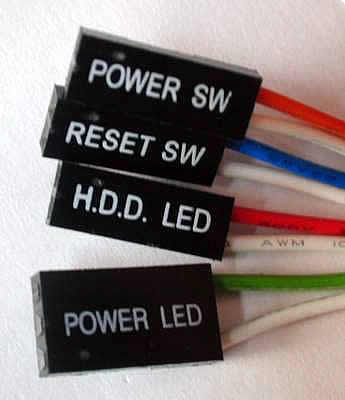

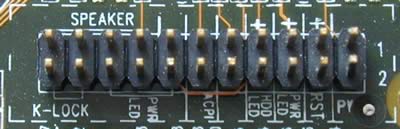

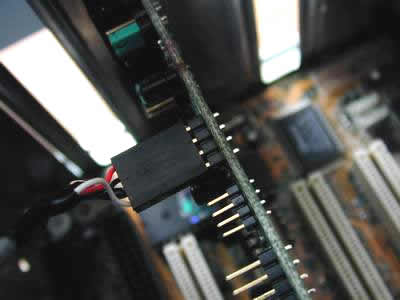

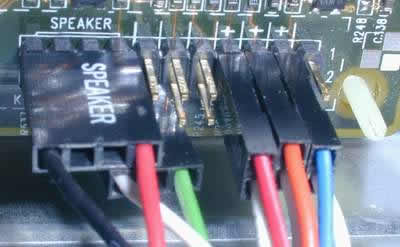

将所以板卡固定在机箱上之后，我们开始连接主板与机箱上的指示灯以及供电系统的插针组。虽然主板厂商都会把个插针的作用标示在主板之上，但字体太小，不容易辨认。这一块可以参考一下主板说明书，上面都会有详细的介绍。其中最主要的几组插针是：机箱电源键、机箱电源灯、硬盘灯、RESET键、PC喇叭等，还有一些个别主板厂商自己设定的插针，只有对照相应的说明书来安装了。在连接的时候，还要注意这些插针都是有正反的，一般机箱线缆的彩色的一边连接在主板标明“+”的一头上。

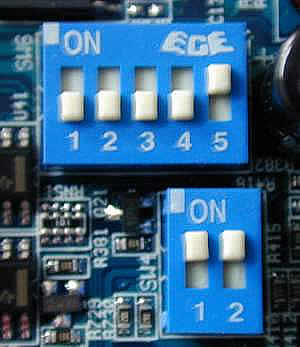

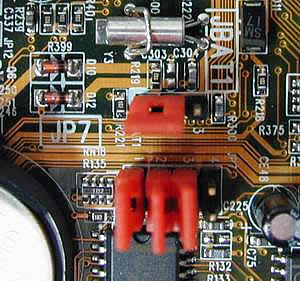

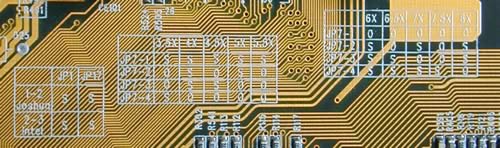

主板上还会有一些跳线或DIP开关，主要是针对CPU进行超频使用时才会用到，主板在出厂时都会有一个默认的值，普通电脑用户可以不用管它！至于如何超频，我们将在以后的课上，专门针对超频的问题来讲这些跳线或DIP开关的用法。

好了！到现在为止，我们终于将机箱内部的各个部件安装完毕了！盖上机箱盖，我们开始外部设备的安装。显示器的电源可以插在电脑的电源上也可以单独连接在接线板上。因为主机电源内部给主机系统供电的部分和给显示器供电的部分是并联的，所以大可不必担心主机电源在给显示器供电的时候会影响到电脑内部的电力供应。

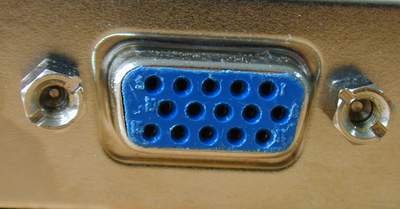

显示器的数据线采用的是梯型设计，你想插反了都难！

声卡的后部都会注明每一个插孔的用途，有接音箱的、有接麦克风的、还有一个MIDI接口，可以连接MIDI设备或者用于连接这种15针接口的游戏手柄、跳舞毯等设备。

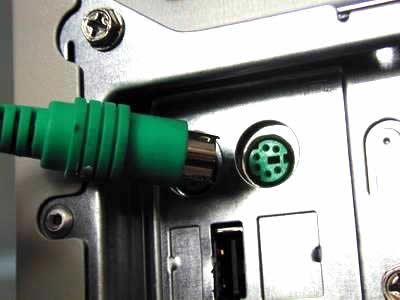

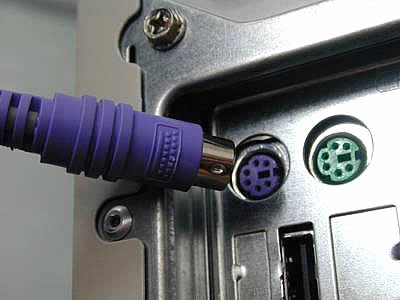

现在的主板厂商都会按照PC99规范将外部接口用不同颜色来区分。再加上鼠标、键盘等设备也符合这一标准，使得这两样设备的安装也很简单。

终于完成啦！我们经过2节课的讲解，终于将整个电脑的硬件安装过程介绍给了大家。累死我了！不过看着大家能够在学完这三节的课程之后，经验值大涨，我也就心满意足了！今后，我们将陆续介绍如何安装系统、如何添加新硬件、如何超频、如何简单维修电脑等更加吸引人的内容。尽请期待！！

【作者：小熊在线-老七、MX 北京】　　版权作品 未经许可 请勿转载
